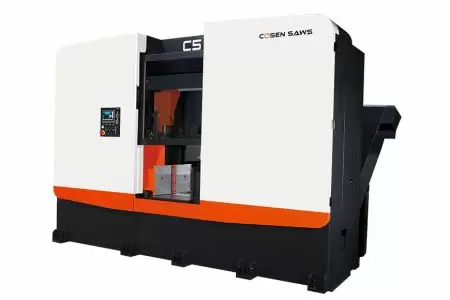

С5
Полностью автоматическая интеллектуальная ленточная пила с ЧПУ и сервоприводом использует систему сервопривода с шарико-винтовой передачей как для подачи, так и для перемещения пильной рамы. Пильная рама имеет цельную конструкцию, она прочная и устойчивая. Высокоточный линейный суппорт направляет пильную раму, подачу и зажимную систему тисков. Он оснащен двигателем мощностью 10 л.с., редуктором с прямым приводом, пильным полотном шириной 54 мм и двойными антивибрационными роликами для создания условий точной, быстрой и объемной резки. Полное покрытие соответствует европейским нормам, является безопасным и надежным. Цветной экран управления прост в использовании и позволяет быстро приступить к резке. Полностью автоматическая интеллектуальная ленточнопильная машина с ЧПУ Gaosheng C5 — ваш надежный партнер для постоянной резки.
Стандарт машины
- Цельная конструкция портальной пилы.
- Как система подачи, так и пильная рама оснащены шарико-винтовой системой подачи и высокоточной конструкцией линейных направляющих.
- Дверная рама имеет эргономичную конструкцию и обеспечивает достаточно места для разгрузки.
- Прямоприводной редуктор в форме зонтика.
- Преобразование частоты управляет ленточной пилой, обеспечивая плавное изменение скорости.
- Антивибрационное роликовое устройство.
- Автоматический натяжитель пильного ремня.
- В полноходовых гидравлических тисках используются линейные направляющие.
- Полная роликовая платформа подачи.
- Передние и задние тиски двойного действия.
- Пильная рама и тиски соединены и автоматически позиционируются.
- 7-дюймовый цветной сенсорный экран HMI с контроллером Mitsubishi PLC.
- 100 групп управления заказами на работу, управление ленточными пилами и база данных материалов.
- Автоматическое отключение после первого и последнего реза.
- Отображение в реальном времени скорости пильного полотна, скорости резки, высоты пильного полотна и часов работы.
- Автоматическая компенсация толщины пильного полотна и функция отступа на 2 мм для защиты пильного полотна.
- Светодиодные рабочие фары.
Необязательный
- Эксклюзивная запатентованная система V_Drive компании Gaosheng
- Обнаружение перекоса
- Отображение тока двигателя
- Безвальный гидравлический стружкодробитель
- Электрический очиститель стружки скребкового типа
- Гидравлическое прессовочное устройство
- Редукционный клапан давления тисков
- Функция сканирования QR-кода для выполнения заказа
Технические характеристики продукта
| модель | С5 | ||||
|---|---|---|---|---|---|
| имя | Полностью автоматическая гидравлическая ленточная пила с цифровым сенсорным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 560 мм (22 дюйма) | - | - | ||
| Куб | 560 мм (22 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
560 x 560 мм (22 x 22 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 150–560 мм (5,9–22 дюйма) Высота: 0–322 мм (0–12,6 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 20 - 100 м/мин (66 - 328 фут/мин) | |||
| Размеры (Д x Ш x Г) | 7260 x 54 x 1,6 мм (285,8 x 2,1 x 0,062 дюйма) | ||||
| напряжение | Гидравлическая система (отрегулирована перед отправкой с завода) | ||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 10 л.с. (7,46 кВт) | |||
| Гидравлический двигатель | 2 л.с. (1,5 кВт) | ||||
| Насос охлаждения | 1/2 л.с. (0,38 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 80 л (21 галлон) | |||
| Контейнер для охлаждающей жидкости | 140 л (37 галлонов) | ||||
| Зажим тисков | Метод контроля | Сервопривод полностью автоматический | |||
| Минимальная зажимная способность | 0 мм | ||||
| Остаток | Ручной режим: 20 мм (0,78 дюйма) / Автоматический режим: 85 мм (3,33 дюйма) | ||||
| Кормление | Метод контроля | Сервопривод полностью автоматический | |||
| Длина - одинарный ход | 500 мм (19,6 дюйма) | ||||
| Длина - Несколько штрихов | Макс. 99 М (3897 дюймов) | ||||
| Поверхность кровати | высокий | 650 мм (25,5 дюйма) | |||
| Масса | ------------------------- | ||||
| Общий вес | 4800 кг (10560 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 3436 x 2028 x 2377 мм (135,2 x 79,8 x 93,5 дюйма) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: C-Технологии
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦560
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦560
- Мощность обработки - диаметр окружности (мм): 560
- Минимальная и максимальная высота прессования (мм): 0~322
- Ширина пильного полотна/дисковой пилы R (мм): 54
- Минимальная и максимальная скорость пильного полотна (м/мин): 20~100
