ЧПУ-530
Профессиональный инструмент для высокопроизводительной резки крупногабаритных и высокотвердых металлов, подходящий для аэрокосмической, энергетической, тяжелой промышленности и других отраслей.

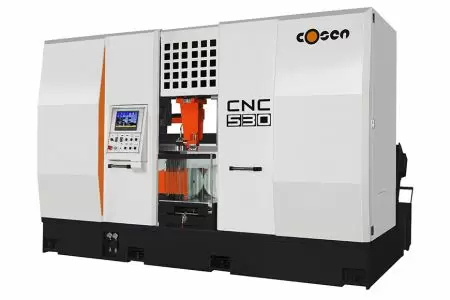

CNC-530 — это интеллектуальный полностью автоматический пильный станок, разработанный компанией Gaosheng для сверхбольших и сверхтвердых материалов. По сравнению с CNC-430, CNC-530 имеет более широкий диапазон резки, при этом максимальная высота и ширина реза увеличены на 100 мм, что особенно подходит для производственных линий, которым необходимо обрабатывать крупные металлические материалы.
Сочетая пильные полотна из вольфрамовой стали с интеллектуальной системой управления ЧПУ, CNC-530 демонстрирует превосходную эффективность и стабильность при обработке инконеля, титановых сплавов, нержавеющей стали и других высокопрочных сплавов.
Области применения и использования включают:
- Аэрокосмическая и оборонная промышленность: крупные конструктивные элементы, резка высокопрочных титановых сплавов
- Энергетика: Переработка крупногабаритных легированных материалов для теплоэнергетического, атомного и ветроэнергетического оборудования
- Тяжелая промышленность и сталелитейная промышленность: резка нержавеющей стали и износостойкой стали для промышленного оборудования.
- Литейная промышленность: большие литейные формы, обработка инструментальной стали высокой твердости
- Транспорт и железнодорожные транспортные средства: предварительная обработка деталей конструкции кузова крупногабаритного транспортного средства.
Данный станок оснащен пильным полотном из вольфрамовой стали шириной 67 мм и толщиной 1,6 мм. Общая конструкция станка спроектирована с учетом обеспечения стабильной резки и снижения вибрации, что значительно увеличивает скорость резки. С точки зрения управления пользователи могут заранее сохранять рабочие задания по распиловке на USB-накопитель, а затем считывать и использовать их на станке. Встроенная база данных содержит рекомендуемые значения для профессиональной распиловки. Персональные любимые значения резки также могут быть напрямую запомнены и сохранены. Он также может запоминать данные о резке 10 пильных лент одновременно, что позволяет эффективно управлять затратами на резку.
Особенности продукта:
Расширенная режущая способность: позволяет обрабатывать более высокие и широкие заготовки, повышает гибкость производственной линии.
Интеллектуальная настройка параметров: автоматическая установка оптимальной подачи и скорости пиления в зависимости от материала для обеспечения стабильной обработки
Продлите срок службы пильного полотна: используйте пильное полотно из вольфрамовой стали, чтобы сократить частоту замены расходных материалов.
Функция удаленного управления: поддержка отслеживания рабочих заданий, мониторинг использования пильного полотна и сохранение параметров
Применимо к различным материалам: может легко резать высокотвердые и жаропрочные сплавы для удовлетворения различных потребностей.
CNC-530 — идеальное оборудование для повышения эффективности и качества в высокотехнологичном производстве. Будь то отдельная машинная операция или интеграция автоматизации всего предприятия, она может демонстрировать превосходную производительность.
Стандарт машины
- Цельная конструкция портальной пилы.
- Сама колонна портала толстая и прочная, а на задней стороне имеется вспомогательная балка L-образной формы для улучшения амортизационных характеристик.
- Как система подачи, так и пильная рама оснащены системой подачи с шарико-винтовым сервоприводом и высокоточной конструкцией линейных направляющих.
- Прямоприводной редуктор в форме зонтика.
- Преобразование частоты управляет ленточной пилой, обеспечивая плавное изменение скорости.
- Прочная фиксированная и подвижная пильные консоли стабилизируют пильную ленту с обеих сторон, что снижает вибрацию.
- Двойное противоударное роликовое устройство.
- Двойные электрические стальные щетки.
- Автоматический натяжитель пильного ремня.
- В полноходовых гидравлических тисках используются линейные направляющие.
- Передние и задние тиски двойного действия.
- Пильная рама и тиски соединены и автоматически позиционируются.
- 10-дюймовый цветной сенсорный экран HMI с контроллером Mitsubishi PLC.
- Панель управления с регулируемым углом наклона.
- Интеллектуальная система управления COSEN обеспечивает USB-доступ к информации о рабочих заданиях, сохраняет персональные избранные параметры резки и предоставляет такие функции, как база данных материалов и управление ленточной пилой.
- Автоматическое отключение после первого и последнего реза.
- Параметры резки до и после резки можно задавать отдельно.
Необязательный
- Эксклюзивная запатентованная система V_Drive компании Gaosheng
- Обнаружение перекоса
- Отображение тока двигателя
- Электрический очиститель стружки скребкового типа
- Гусеничный электрический стружкоуборщик
- Гидравлическое прессовочное устройство
- Редукционный клапан давления тисков
- Функция сканирования QR-кода для выполнения заказа
Технические характеристики продукта
| модель | ЧПУ-530 | ||||
|---|---|---|---|---|---|
| имя | Высокоэффективная ленточная пила из вольфрамовой стали с интеллектуальным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 530 мм (20,8 дюйма) | - | - | ||
| Куб | 530 мм (20,8 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
530 x 560 мм (20,8 x 22,0 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди | - | - | - | |
| Обратное давление | - | - | - | ||
| Ленточная пила | скорость | 12 - 150 м/мин (40 - 492 фут/мин) | |||
| Размеры (Д x Ш x Г) | 7675 x 67 x 1,6 мм (302,2 x 2,6 x 0,06 дюйма) | ||||
| напряжение | Гидравлический с автоматическим обнаружением поломки лезвия 2400 ~ 2600 кг/см² (Допуск: +100 ~ +150 кг/см²) | ||||
| гид | Сменный карбид вольфрама | ||||
| чистый | Щетка из стальной проволоки с гибким приводным валом, приводимым в действие главным двигателем | ||||
| Выходная мощность | Главный двигатель | 15 л.с. (11,1 кВт) | |||
| Гидравлический двигатель | 3 л.с. (2,27 кВт) | ||||
| Насос охлаждения | 1/2 л.с. (0,37 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 85 л (22,4 галлона) | |||
| Контейнер для охлаждающей жидкости | 210 л (55,4 галлона) | ||||
| Зажим тисков | Метод контроля | ------------------------- | |||
| Минимальная зажимная способность | ------------------------- | ||||
| Остаток | ------------------------- | ||||
| Кормление | Длина - одинарный ход | 503 мм (19,8 дюйма) | |||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 680 мм (26,7 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 9900 кг (21780 фунтов) | |||
| Общий вес | 10 000 кг (22 000 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 2240 x 3775 x 2540 мм (88 x 148 x 100 дюймов) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: ЧПУ
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦530
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦560
- Мощность обработки - диаметр окружности (мм): 530
- Ширина пильного полотна/дисковой пилы R (мм): 67
- Минимальная и максимальная скорость пильного полотна (м/мин): 12~150
