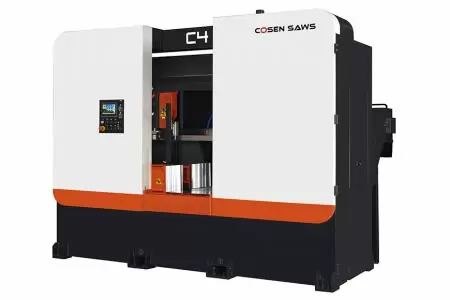

C4, серия C-TECH
Подача и пильная рама автоматизированного ленточнопильного станка с ЧПУ с сервоприводом подачи (полностью закрытого типа) оснащены системой подачи с шарико-винтовой передачей. Пильная рама имеет цельную конструкцию, она прочная и устойчивая. Высокоточный линейный суппорт направляет пильную раму, подачу и зажимную систему тисков. Он оснащен двигателем мощностью 7,5 л.с., редуктором с прямым приводом, пильным полотном шириной 41 (или 54) мм и двойными антивибрационными роликами для создания условий точной, быстрой и объемной резки. Полное покрытие соответствует европейским нормам, является безопасным и надежным. Цветной экран управления прост в использовании и позволяет быстро приступить к резке. Полностью автоматическая интеллектуальная ленточнопильная машина с ЧПУ Gaosheng C4 — ваш надежный партнер для постоянной резки.
Стандарт машины
- Цельная конструкция портальной пилы.
- Как система подачи, так и пильная рама оснащены шарико-винтовой системой подачи и высокоточной конструкцией линейных направляющих.
- Дверная рама имеет эргономичную конструкцию и обеспечивает достаточно места для разгрузки.
- Прямоприводной редуктор в форме зонтика.
- Преобразование частоты управляет ленточной пилой, обеспечивая плавное изменение скорости.
- Антивибрационное роликовое устройство.
- Автоматический натяжитель пильного ремня.
- В полноходовых гидравлических тисках используются линейные направляющие.
- Полная роликовая платформа подачи.
- Передние и задние тиски двойного действия.
- Пильная рама и тиски соединены и автоматически позиционируются.
- 7-дюймовый цветной сенсорный экран HMI с контроллером Mitsubishi PLC.
- 100 групп управления заказами на работу, управление ленточными пилами и база данных материалов.
- Автоматическое отключение после первого и последнего реза.
- Отображение в реальном времени скорости пильного полотна, скорости резки, высоты пильного полотна и часов работы.
- Автоматическая компенсация толщины пильного полотна и функция отступа на 2 мм для защиты пильного полотна.
- Светодиодные рабочие фары.
Необязательный
- Эксклюзивная запатентованная система V_Drive компании Gaosheng
- Обнаружение перекоса
- Отображение тока двигателя
- Безвальный гидравлический стружкодробитель
- Электрический очиститель стружки скребкового типа
- Гидравлическое прессовочное устройство
- Редукционный клапан давления тисков
- Функция сканирования QR-кода для выполнения заказа
- Заменить пильный диск на 54 ширины (заводская установка)
Технические характеристики продукта
| модель | С4 | ||||
|---|---|---|---|---|---|
| имя | Полностью автоматическая гидравлическая ленточная пила с цифровым сенсорным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 460 мм (18,1 дюйма) | - | - | ||
| Куб | 460 мм (18,1 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
460 x 500 мм (18,1 x 19,6 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 150–510 мм (5,9–20,0 дюймов) Высота: 1,5–250 мм (0,05–9,8 дюймов) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 15 - 140 м/мин (50 - 459 футов/мин) | |||
| Размеры (Д x Ш x Г) |
6026 x 41 x 1,3 мм (237,2 x 1,6 x 0,05 дюйма) Опция: 6026 x 54 x 1,6 мм (237,2 x 2,1 x 0,06 дюйма) |
||||
| напряжение |
Гидравлическая система (заводская настройка) 2300 - 2400 кг/см² (точность: +100 - +150 кг/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 7,5 л.с. (5,59 кВт) / 10 л.с. (7,45 кВт) | |||
| Гидравлический двигатель | 2 л.с. (1,49 кВт) | ||||
| Насос охлаждения | 1/4 л.с. (0,18 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 60 л (15,8 галлонов) | |||
| Контейнер для охлаждающей жидкости | 120 л (31,6 галлона) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 0 мм | ||||
| Остаток | Отдельный материал: 25 мм (0,9 дюйма) / Связанный материал: 30 мм (1,1 дюйма) | ||||
| Кормление | Длина - одинарный ход | 500 мм (19,6 дюйма) | |||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 705 мм (27,7 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 4100 кг (9020 фунтов) | |||
| Общий вес | 4150 кг (9130 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 1815 x 2950 x 2355 мм (71 x 116 x 92 дюйма) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: C-Технологии
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦460
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦500
- Мощность обработки - диаметр окружности (мм): 460
- Минимальная и максимальная высота прессования (мм): 1,5~250
- Ширина пильного полотна/дисковой пилы R (мм): 41
- Минимальная и максимальная скорость пильного полотна (м/мин): 15~160
